Toroid fojtó
A ferritből, vasporból és más anyagokból készült toroid mágneses magra szigetelő tekercs tekercselését toroid induktornak nevezzük.
A toroid induktor hasonló módon működik, mint bármely más induktor, amellyel a frekvenciát a szükséges szintre növelik. a toroid induktorok csavarodnak, hogy magasabb frekvenciákat hozzanak létre. Használatuk gazdaságosabb és hatékonyabb, mint a mágnesszelepek.
Ha áram folyik a toroid induktorban, az mágneses mezőt hoz létre körülötte. Tehát a keletkező tér erőssége nagyban függ a rajta átfolyó áram nagyságától.
Ezenkívül a mágneses tér fluxusa az áram irányára merőleges csavarások számától függ. Ez a fluxus ugyanolyan sebességgel változik, mint az induktivitáson átfolyó áram. Amikor a fluxus a tekercshez van kötve, az elektromotoros erőt indukál a tekercsben az alkalmazott feszültséggel ellentétes irányban.
A toroid induktorok előnyei elsősorban a következők:
A súly könnyű.
A toroid induktorok kompaktabbak, mint a többi mágneses mag, mivel kevesebb anyagból készülnek.
A toroid induktorok nagy induktivitást produkálnak, mivel a zárt hurkú mágneses magoknak erős mágneses mezője van, és az általuk kibocsátott elektromágneses interferencia nagyon alacsony.
Mivel nincs légrés, ezek az induktorok sokkal csendesebbek, mint a többi tipikus induktor. a toroid induktorok zárt hurkú mágneses maggal rendelkeznek, így nagy mágneses mezővel, nagyobb induktivitással és nagyobb Q értékkel rendelkeznek.
A tekercs meglehetősen rövid, és zárt térben fáj, így javítja az elektromos teljesítményt, a hatékonyságot és csökkenti a torzítást és az élhatásokat.
A magból kilépő kis mágneses fluxus a toroid tekercs egyensúlya miatt alacsony. Ennek eredményeként az induktor nagyon hatékony, és kevesebb EMI-t (elektromágneses interferenciát) bocsát ki a közeli áramkörökbe.
A toroid induktorok alkalmasak telekommunikációhoz, orvosi berendezésekhez, ipari vezérlőkhöz, hangszerekhez, előtétekhez, elektronikus fékekhez, hűtőberendezésekhez, elektronikus tengelykapcsolókhoz, repülőgép- és nukleáris mezőkhöz, erősítőkhöz és légkondicionáló berendezésekhez.
Különféle elektronikus áramkörökben, például inverterekben, tápegységekben és erősítőkben, valamint elektronikus eszközökben, például számítógépekben, rádiókban, televíziókban és audiorendszerekben használják.

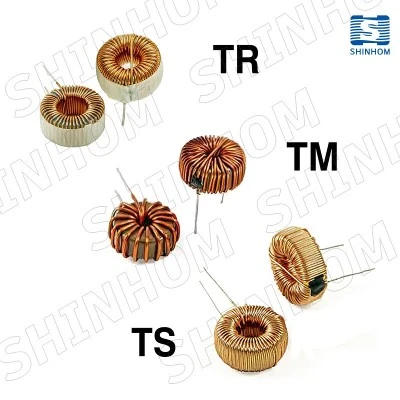

| Termékcsaládok | 1. Ólom toroid induktor | 2. SMD toroid induktor |
FUNKCIÓ:
· Alacsony magveszteség
· Alacsony mágneses sugárzás
·Nagy áramkapacitás
· Vízszintes vagy függőleges rögzítés elérhető
·Működési hőmérséklet: -55 foktól +125 fokig (max. 200 fok)
ALKALMAZÁSOK:
Kapcsolóüzemű tápegységek
·DC/DC átalakító
·Kimeneti fojtótekercsek
·EMI szűrők
Sorozat ebben a családban
| Termék sorozat | L(µH) | IDC(A) | DCR Max (Ω) | |
| ATC-TC | 40-470 | 0.5-3 | 0.045-0.1 | ✉ |
| TM | 1.0-1000 | 1.6-38.7 | 0.002-0.49 | ✉ |
| TR | 10-1000 | 1.3-20.2 | 0.0022-0.4 | ✉ |
| TS | 1.0-1000 | 1.5-34 | 0.001-0.284 | ✉ |
FUNKCIÓ:
· Magasabb frekvencia
· Magas telítettségű anyag
· Alacsony EMI-sugárzás
· Fog és rak
Alacsony DC ellenállás
·Működési hőmérséklet: -40 foktól +125 fokig
·Tárolási hőmérséklet: -40 foktól +125 fokig
ALKALMAZÁSOK:
Elektronikus készülékek
· DC - DC átalakítás (párhuzamos mód)
· Leválasztás/csatolás (transzformátor)
· Bemeneti szűrő (soros mód)
· EMI/RFI elnyomás
Sorozat ebben a családban
| Termék sorozat | L(µH) | IDC Max(A) | DCR max (mΩ) | |
| STC0718 | 0.42-100 | 0.24-3.0 | 24-1320 | ✉ |

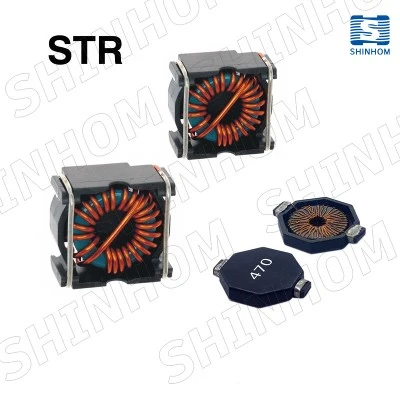

| STR | 1.1-2000 | 0.18-3.2 | 9.3-1932 | ✉ |
| STR30 | 1.8-390 | 0.6-12 | 12-640 | ✉ |
| STR38 | 1.5-470 | 0.74-18 | 9.3-657 | ✉ |
| STR44 | 5.6-2200 | 0.38-11 | 16.2-1908 | ✉ |
| STR50 | 10-4700 | 0.31-9.0 | 19.7-1932 | ✉ |
| STR8052 | 1.0-1000 | 1.9-25.4 | 2-215 | ✉ |
| STRD | 0.88-77 | 1.1-22.4 | 2.4-309 | ✉ |
A Shinhom elkötelezett amellett, hogy magas színvonalú lécet állítson fel azon iparágak számára, amelyek mágneses technológiákat integrálnak vagy alkalmaznakToroid fojtóTermékek.
