Árnyékolatlan induktor

Árnyékolatlan induktor

1. Nyitott mágneses áramkör kialakítása

2.Költséghatékony megoldás

3.Ferrit magszerkezet

4. Magas telítési áram

5. Alacsony DCR

6. Széles induktivitás tartomány

7. Alkalmas automatizált SMT-gyártáshoz

8. Üzemi hőmérséklet – -55 és +125 fok között

A termék bemutatása

A kötetárnyékolatlan induktorok általában kicsi, a felület könnyen ragasztható, teljesen automatizált gyártásra alkalmas, az ügyfelek különböző igényei szerint, hogy különböző méreteket állítsanak elő az ügyfelek számára. A nem árnyékolt induktorok jobb hegesztési ellenállással és hőállósággal rendelkeznek, általános hegesztésre és visszafolyó hegesztésre alkalmasak, és költségük alacsonyabb lesz, mint az árnyékolt induktoroké

a nyitott mágneses felépítésű, árnyékolatlan teljesítményfokozók magas telítési áramerősséget biztosítanak. Ezeket általános célú fojtótekercsekhez és tápegységekhez használják



JELLEMZŐK:

  • Nyitott mágneses út kialakítás
  • Költséghatékony megoldás
  • Ferrit mag konstrukció
  • Magas telítési áramerősség és alacsony DCR
  • Ipari szabványos lábnyomok
  • AEC-Q200 képesített



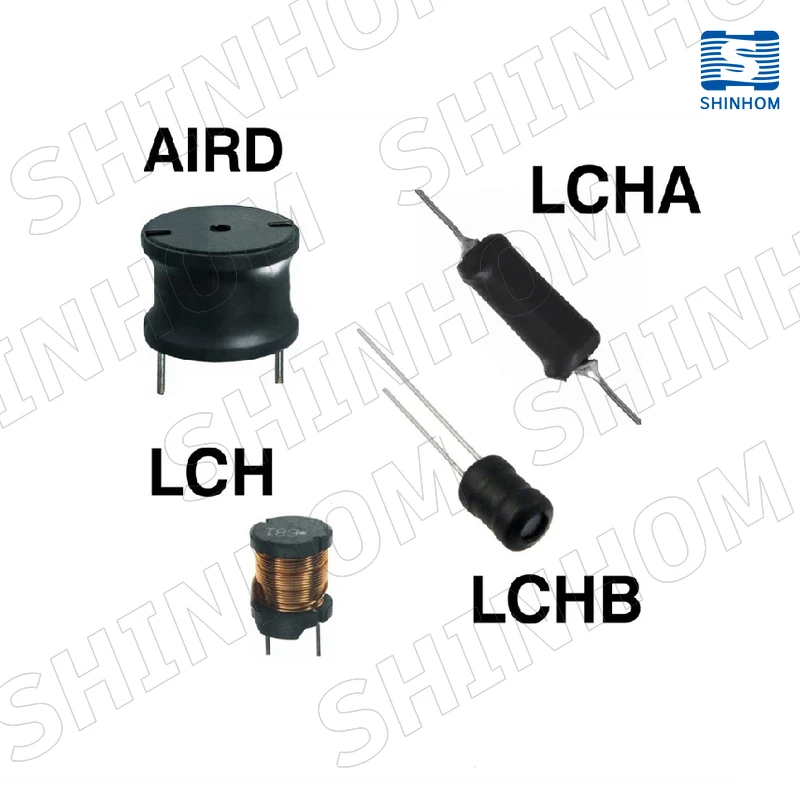

Termékcsaládok 1. LEVEGŐ 2. B60/80 3. LCH 4. LCHA 5. LCHB 6. LGA
7. LGB-C 8. LQH 9. RC 10. SDR 11. SDR-T 12. SPI



1.AIRD család

Átmenő furatú radiális nagyáramú fojtók



JELLEMZŐK:product-800-800

  • Alacsony profilú teljesítményfokozó Alacsony DCR ólmozott teljesítményű induktor
  • Működési hőmérséklet: -20-85 Celsius fok
  • Külső vizsgálat: szemrevételezéssel nincs külső hiba
  • Az újrafolyó forrasztás hőállósága: 240 Szigetelési ellenállás: több mint 100 M ohm 100 V DC-n a vezeték és a mag között
  • Dielektromos szilárdság: nincs dielektromos törés 100 V DC-n egy percig a vezeték és a mag között
  • Hőmérséklet karakterisztika: induktivitási együttható (0-2000) x 10-6/(-25-+80) induktivitás eltérés ±5,0%-on belül, 96 óra elteltével
  • Páratartalom jellemző: 90-95% relatív páratartalom mellett 40 ±2 °C-on és egy óra szárítás normál körülmények között
  • Az induktivitás eltérése ±5,0%-on belüli rezgés után egy órán keresztül
  • Rezgésállóság: mindhárom irányban sweep vibrációnál (10-55-10Hz) 1,5 mm pp amplitúdóval



ALKALMAZÁSOK:

  • Kapcsolóteljesítmény és simító áramkörök
  • Fojtótekercsként használják nagyfrekvenciás SMP-khez
  • Ellenintézkedés a tüskehullámok ellen
  • DC/DC átalakítók
  • IP és OP eszközök



Sorozat ebben a családban



Termék sorozat L(µH) DCR Max (Ω) IDC Max(A) PDF
AIRD 01 1.0-560 0.003-0.696 0.8-9.0 ✉
AIRD 02 1.0-2200 0.003-1.54 0.8-11.4 ✉
AIRD 03 1.0-4700 0.003-1.86 1.0-21.0 ✉
AIRD 04 1.8-15000 0.002-3.39 1.3-27.0 ✉
AIRD04A 2.2-3900 0.0028-1.38 1.4-28.2 ✉
AIRD05 1.8-15000 0.002-2.17 2.0-3.5 ✉
AIRD06 4.7-47000 0.002-6.19 1.4-35 ✉
AIRD06A 2.2-10000 0.0021-2.75 1.4-34.7 ✉
AIRD07A 1.0-6800 0.0018-1.854 1.5-44 ✉
AIRD08 5.6-100000 0.0021-6.652 1.4-55 ✉



2.B60/80 Család

SMD induktorok



JELLEMZŐK:product-800-800

  • Égésgátló tokolóanyag (UL 94 V-0)
  • A teljesen tokozott tekercs kiváló környezetvédelmet és nedvességállóságot biztosít
  • Nagyáramú egység felületre szerelhető csomagolásban, modellel, induktivitásértékkel és dátumkóddal nyomtatva
  • Kompatibilis az infravörös vagy hagyományos reflow forrasztási módszerekkel
  • Válasszon és helyezzen el kompatibilis
  • Üzemi hőmérséklet: -25 fok és +105 fok között
  • Tárolási hőmérséklet: -40 fok és +85 fok között



ALKALMAZÁSOK:

  • Kiváló elektromos vezeték zajszűrők
  • Szabályozott tápegységek kapcsolására szolgáló szűrők, DC/DC átalakítók
  • SCR és triac vezérlők
  • RFI elnyomás



Sorozat ebben a családban



Termék sorozat L(µH) DCR Max (Ω) Isat Max(A) PDF
B6010 1.0-6800 0.012-36.9 0.19-18.2 ✉
B6011 1.0-1500 0.013-7.3 0.15-4.1 ✉
B6012 1.0-6800 0.012-36.9 0.19-16.2 ✉
B8020 3.9-100000 0.007-89.7 0.081-15.5 ✉



3.LCH család

Átmenő furatú radiális teljesítményfojtók

product-800-800

JELLEMZŐK:

  • Axiális és radiális ólmozott teljesítményinduktor
  • UL-poliolefin zsugorcső
  • Ólmozott induktor ferrit maggal
  • Nagy áramerősség, nagy megbízhatóság
  • Alacsony ellenállású, AC vonalszűrők
  • Radiális fojtótekercsek
  • Árnyékolt radiális fojtószelep
  • Széles sávú fojtók
  • Axiális vezetékes fix induktorok
  • Kis, közepes és nagy mennyiségben kapható
  • Környezeti hőmérséklet -40 fok és +85 fok között (40 fokos emelkedés) Irms árammal
  • Maximális alkatrész hőmérséklet +125 fok
  • Tárolási hőmérséklet Összetevő: -40 fok és +125 fok között.
  • Tálca vagy szalagos csomagolás: -40 foktól +80 fokig



ALKALMAZÁSOK:

  • Jelszűrés, EMI és tápegység szűrő
  • DC/DC átalakítók/kapcsoló tápegységek kis- és középfeszültséghez Tápegység LED-ekhez



Sorozat ebben a családban



Termék sorozat Jelzés Induktivitás L(µH) DCR(Ω) IDC(A) PDF
LCH0605 102-220 22-1000 0.18-7.06 0.13-0.90 ✉
LCH0606 102-220 22-1000 0.11-4.45 0.19-1.27 ✉
LCH0805 100-822 10-10000 0.07-55.7 0.081-2.50 ✉
LCH0807 100-822 10-10000 0.05-33.0 0.084-2.90 ✉
LCH0809 100-822 10-47000 0.04-96.4 0.038-2.60 ✉
LCH1010 - 68-18000 0.115-25 - ✉
LCH1006-4W   2.2-1000 0.0085-2.1 0.45-7.9 ✉



4.LCHA család

Átmenő furatú axiális Ul cső teljesítményfojtók



JELLEMZŐK:

  • Huzaltekercses konstrukció
  • Poliolefin zsugorcső
  • Kiváló környezeti jellemzőkproduct-800-800
  • Magas Megbízhatóság
  • Nagy induktivitás és alacsonyabb RDC
  • Axiális és radiális ólmozott teljesítményinduktor
  • UL poliolefin zsugorcső
  • Ólmozott induktor ferrit maggal
  • Nagyáramú
  • Nagy megbízhatóság
  • Alacsony ellenállás
  • Radiális fojtótekercsek
  • Axiális vezetékes fix induktorok
  • Üzemi hőmérséklet: -55 fok és +125 fok között



ALKALMAZÁSOK:

  • Sima kimenet a tápegységben
  • Chopper vezérlés
  • Sima kimenet (LPF) nagyáramú digitális erősítőben
  • Kapcsolóüzemű tápegység kimeneti simító áramkör
  • Elektromágneses interferencia (EMI) és rádiófrekvenciás interferencia (RFI) szűrők
  • Egyéb oszcillációs áramkörök
  • Tápegységek
  • SCR és TRIAC vezérlők
  • RFI elnyomás
  • Szűrők
  • Szabályozók kapcsolása



Sorozat ebben a családban



Termék sorozat L(µH) DCR Max (Ω) Isat Max(A) IDC Max(A) PDF
LCHA0410 3.9-10000 0.06-75.0 52-1800 30-1500 ✉
LCHA0617 3.9-18000 0.019-48.3 0.091-7.3 0.039-1.7 ✉
LCHA1122 3.9-100000 0.007-89.7 0.081-15.5 0.065-4.0 ✉
LCHA1425 3.9-150000 0.007-84.3 0.06-47.0 0.070-6.0 ✉





5.LCHB család

Átmenő furatú, radiális UL csöves teljesítményfojtók

product-800-800

JELLEMZŐK:

  • Huzaltekercses konstrukció
  • Kiváló környezeti jellemzők
  • Magas Megbízhatóság
  • Nagy induktivitás és alacsonyabb RDC
  • Üzemi hőmérséklet: -55 fok és +125 fok között
  • Zsugorcső: égésgátló UL típusú VW-1



ALKALMAZÁSOK:

  • Tápegységek, akkumulátor töltő, inverter, átalakító
  • EV autó, autóipar
  • Otthoni alkalmazás
  • Orvosi
  • Hozzáférés-vezérlés
  • IT berendezések
  • CCTV biztonság
  • LED világítás

Sorozat ebben a családban



Termék sorozat L(µH) DCR(Ω) IDC (mA) PDF
LCHB0406 1.0-25000 0.035-180 20-2000 ✉
LCHB0608 3.3-150000 0.016-520 16-3500 ✉
LCHB0707 1.0-1500 0.006-5.0 160-5000 ✉
LCHB0806 22-1000 0.11-4.45 190-1270 ✉
LCHB0807 2.2-1500 0.011-3.5 180-4000 ✉
LCHB0810 3.3-100000 0.012-180 28-5000 ✉
LCHB0912 10-1000 0.027-2.1 450-4500 ✉
LCHB1010 3.3-15000 0.01-24 120-5900 ✉
LCHB1012 10-1000 0.022-1.7 560-5300 ✉
LCHB1016 10-47000 0.031-56 95-5000 ✉
LCHB1018 4.7-100000 0.008-89.7 60-6000 ✉
LCHB1213 10-10000 0.023-10 240-5100 ✉
LCHB1415 10-47000 0.015-27 150-5000 ✉



6.LGA család

Átmenő furatú axiális konform bevonatú induktorok



JELLEMZŐK:product-800-800

  • Kompakt kialakítás, kicsi és könnyű
  • Hozzájáruljon a magas Q-hoz és az önrezonáns frekvenciákhoz
  • Bevonat: epoxigyanta biztosítja a nedvességállóságot a hosszú élettartam érdekében
  • A szalagozási típus kényelmes az automata berendezésekhez
  • Üzemi hőmérséklet: -25 fok és +105 fok között
  • Tárolási hőmérséklet: -40 fok és +85 fok között



ALKALMAZÁSOK:

  • Szórakoztató elektronikai cikkek, például videomagnók, tévék, audioberendezések
  • Mobil kommunikáció
  • Hordozható kommunikációs berendezések
  • Notebook számítógépek
  • DC/DC konverterek stb
  • LCD televízió





Sorozat ebben a családban



Termék sorozat L(µH) Tolerancia(%) Q Min L Tesztfrekvencia (MHz) SRF (MHz) DCR(Ω) IDC (mA) PDF
LGA0204 0.22-220 10-20 35-40 0.796-25.2 3.5-150 0.4-38 24-400 ✉
LGA0305 0.22-270 10-20 35-50 0.796-25.2 2.8-150 0.4-19 65-400 ✉
LGA0307 0.22-1000 10 35-50 0.796-25.2 1.4-150 0.4-33 40-400 ✉
LGA0410 0.22-1000 10-20 30-80 0.796-25.2 1.4-300 0.1-14 100-1400 ✉
LGA0510 470-10000 10 20-60 0.252-0.796 0.35-1.9 7.7-105 25-126 ✉
LGA0512 1.0-33000 - 10-40 0.0796-7.96 0.2-300 0.022-250 8-3800 ✉
LGA0514 1.0-10000 - 10-35 0.0796-7.96 0.4-300 0.022-42 60-3800 ✉
LGA0612 470-10000 10 40-50 0.252-0.796 0.3-2.0 1.9-45.3 60-340 ✉



7.LGB-C család

Átmenő furatú radiális tokozású teljesítményinduktor



JELLEMZŐK:product-800-800

  • Műanyag ház
  • Vízálló szerkezet Ferrit mag
  • Kiváló mechanikai szilárdság
  • Kiváló forraszthatóság
  • Magas Megbízhatóság
  • Üzemi hőmérséklet: -40 fok és +105 fok között
  • Tárolási hőmérséklet: -40 fok és +105 fok között



ALKALMAZÁSOK:

  • Videomagnók, PDP, LCD, TV
  • Autóipari rendszerek
  • Számítógép-perifériák
  • GPS, DC/DC konverter, XDSL modem
  • Elektronikus játékok
  • Kommunikációs berendezések
  • Általános elektronikus alkalmazások



Sorozat ebben a családban



Termék sorozat L(µH) Tesztfrekvencia (KHz) DCR Max (Ω) IDC Max(A) PDF
LGB0709C 1.0-1500 1 0.006-5 0.16-5 ✉
LGB0809C 2.2-1500 1 0.011-3.5 0.21-4 ✉
LGB0810C 22-2000 - 0.05-3.2 0.23-1.3 ✉
LGB1012C 22-2000 - 0.031-1.82 0.39-2.2 ✉
LGB1015C 22-2000 - 0.03-1.90 0.39-2.26 ✉
LGB1112C 3.3-15000 1 0.01-24 0.12-5.9 ✉
LGB1315C 10-100000 1 0.023-10 0..24-5.1 ✉



8.LQH család

Nagyáramú felületre szerelhető huzaltekercses induktorok



JELLEMZŐK:product-800-800

  • Ferrit mag
  • Nagyfrekvenciás tervezés
  • Az alacsonyabb DCR lehetővé teszi a magas Idc-t
  • Kiváló Q SRF értékek
  • Lead ingyenes verziók
  • RoHS-kompatibilis
  • Kiváló hőstabilitás
  • Üzemi hőmérséklet: -25 fok és +85 fok között
  • Tárolási hőmérséklet: -55 fok és +125 fok között





ALKALMAZÁSOK:

  • Modemek PDP. LCD TV átalakító
  • Mobil rádiók DC/DC átalakító
  • Vezeték nélküli telefonok Autórádiók
  • Globális helymeghatározó rendszerek
  • Vezeték nélküli kommunikációs berendezések
  • Hálózati rendszer, xDSL szűrő
  • Számítógépes termékek és perifériák



Sorozat ebben a családban



Termék sorozat L(µH) SRF (MHz) DCR Max (Ω) IDC Max (mA) PDF
LQH1008 1.0-100 8.0-100 0.078-7.75 110-300 ✉
LQH1206 1.0-100 7.0-100 0.49-12 45-175 ✉
LQH1210 0.1-390 5.0-200 0.25-22 50-700 ✉
LQH1812 1.0-2200 1.3-120 0.20-50 30-550 ✉
LQH2220 0.12-10000 0.4-450 0.01-140 50-6000 ✉
LQH6050S 1.5-10 - 0.004-0.017 1800-5600 ✉



9.RC család

Átmenőlyukú nagyáramú radiális rúdfojtók



JELLEMZŐK:product-800-800

  • Magas telítettségű anyag
  • Poliolefin zsugorcső
  • Alacsony DC ellenállás
  • Nagy megbízhatóság Alacsony költség
  • Üzemi hőmérséklet: -40 fok és +105 fok között
  • Tárolási hőmérséklet: -40 fok és +105 fok között





ALKALMAZÁSOK:

  • Szabályozók kapcsolása
  • RFI-elnyomó szűrők
  • SCR és TRIAC vezérlők
  • Autóipari rendszerek







Sorozat ebben a családban



Termék sorozat L(µH) SRF (MHz) DCR Max (Ω) IDC Max(A) PDF
RC0205 1.0-1.2 180-200 0.04 0.56 ✉
RC0310 1.8-4.7 90-160 0.026-0.07 0.76-1.90 ✉
RC0415 4.7-10 70-90 0.024-0.08 1.0-2.26 ✉
RC0520 10-27 36-60 0.04-0.15 1.0-2.65 ✉
RC0630 4.7-56 30-85 0.005-0.14 1.57-16.08 ✉



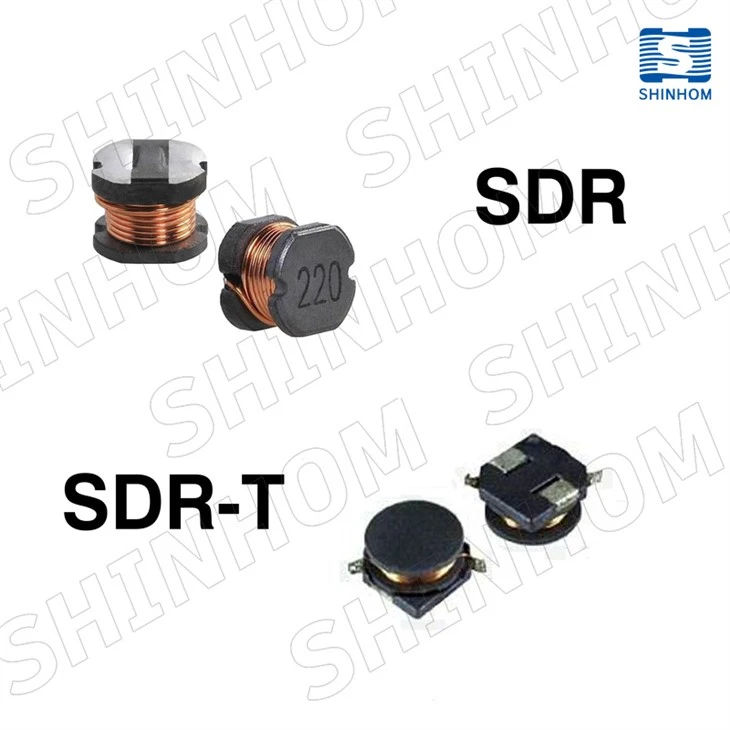

10.SDR család

Nagyáramú, felületre szerelhető teljesítményinduktorok



JELLEMZŐK:product-800-800

  • Alacsony költségű általános célú induktor
  • Magas telítettségi áram
  • Könnyű konstrukció ferrit rúdmagokkal









ALKALMAZÁSOK:

  • Szabályozók kapcsolása
  • Autóipari rendszerek
  • Teljesítmény erősítők
  • Tápegységek
  • EMI/RFI elnyomás
  • DC vonal szűrők



11.SDR-T család

Mágneses árnyékolt felületre szerelhető teljesítményinduktorok



JELLEMZŐK:product-800-800

  • Alacsony DC ellenállás
  • Nagy áram
  • Kiváló mechanikai szilárdság
  • Nagy megbízhatóság és kiváló forraszthatóság
  • Alacsony és négyzet alakú profil
  • Magas hőállóság





ALKALMAZÁSOK:

  • Videomagnók, notebook, DC/DC átalakítók
  • Videó digitális fényképezőgépek
  • Kommunikációs rendszer
  • Autóipari rendszerek Áramszolgáltató
  • LCD PDP televíziók
  • Merevlemez-meghajtók, Topset, XDSL
  • Hálózati rendszerek
  • Számítógép-perifériák

Sorozat ebben a családban

Termék sorozat L(µH) Tesztfrekvencia (KHz) DCR Max (Ω) IDC Max(A) PDF
SDR0703T 1.0-1000 100 0.02-6.2 0.15-3.6 ✉
SDR0704T 10-1000 100 0.12-6.22 0.17-1.5 ✉
SDR1030T 2.7-1000 0.796-7.96 0.028-4.7 0.2-3.0 ✉
SDR1045T 2.7-1000 0.252-7.96 0.026-4.7 0.38-4.8 ✉
SDR1305T 2.5-1000 0.252-7.96 0.0098-2.35 0.46-7.2 ✉
SDR1308T 10-1200 0.252-2.52 0.036-1.92 0.38-4.05 ✉
SDR7030T 1.0-1000 0.796-7.96 0.022-6.2 0.15-3.0 ✉
SDR7045T 1.0-1000 0.252-7.96 0.022-4.0 0.22-3.8 ✉


12.SPI család

Felületre szerelhető teljesítményinduktorok



JELLEMZŐK:product-800-800

  • Kerámia/ferrit/műanyag alap választható
  • Nagyfrekvenciás tervezés
  • Kiváló Q értékek
  • Kiváló SRF
  • Kiváló hőstabilitás
  • Alacsony profilú
  • Kis lábnyom



ALKALMAZÁSOK:

  • Modemek
  • Mobil rádiók
  • Vezeték nélküli telefonok
  • Globális helymeghatározó rendszerek
  • Vezeték nélküli kommunikációs berendezések
  • Hálózati rendszer, xDSL szűrő
  • Számítógépes termékek és perifériák

Sorozat ebben a családban

Termék sorozat L(µH) DCR Max (Ω) IDC Max(A) PDF
SPI0402T 1.0-1000 0.05-12 0.1-2.9 ✉
SPI0605HC 0.47-100 0.0097-1.109 0.47-6.0 ✉
SPI0802T 10-1000 0.09-7.0 0.1-2.4 ✉
SPI0804T 1.0-1000 0.009-3.0 0.3-9.0 ✉
SPI0810T 10-1000 0.033-2.0 0.80-8.0 ✉
SPI1006HC 0.47-100 0.0049-0.2707 0.95-11.4 ✉
SPI1306HC 0.47-100 1.4-16.0 1.4-16.0 ✉
SPI1306T 1.0-1000 0.011-1.8 1.0-20.0 ✉
SPI1608HC 0.47-100 0.0019-0.17 3.6-51.7 ✉



GYIK

K: Hogyan lehet mintákat kérni? Mi az átfutási idő?

A:A pályázati mintát weboldalunkon vagy e-mailben is benyújthatja. A minták ingyenesek, és 3-5 munkanapon belül kiszállítjuk. A tömeges megrendelés átfutási ideje általában 2-8 hét; egyedi termékek külön visszaigazolásra kerülnek.



K: Támogatja a kis próbarendeléseket?

A:Igen. A kisméretű próbarendelések (a normál MOQ alatti) alkudhatók, és ugyanazokat a minőségi szabványokat és szállítási kötelezettségeket kapják, mint a tömeges rendelések. A részletekért forduljon értékesítési csapatunkhoz.



K: Milyen a mágneses áramkör kialakítása és a telítési áram jellemzői ennek az árnyékolatlan induktornak?

A:Ez a termék nyitott mágneses áramkört használ, ahol a mágneses fluxus a magon és a környező levegőn keresztül tér vissza. Ez a szerkezet kevésbé hajlamos a telítésre tranziens áramkörülmények között, mivel sok olyan kialakítás képes támogatni a 10 A-t meghaladó telítési áramot. A ferritmag magas telítési áramot és alacsony DCR-t biztosít.



A SHINHOM elkötelezett amellett, hogy a kiválósági mércét magasra állítsa azon iparágak számára, amelyek mágneses technológiákat integrálnak vagy alkalmaznakÁrnyékolatlan induktorok termékek.

Népszerű tags: árnyékoló induktor, Kína árnyékoló induktor gyártói, beszállítói, gyárai

A szálláslekérdezés elküldése

whatsapp

Telefon

E-mailben

Vizsgálat

táska
