A jel integritásának biztosítása és az érzékeny RF komponensek védelme nem csupán technikai kihívás - Pénzügyi kötelező.
Képzelje el ezt: csak bekapcsolta aúj RF rendszer, és minden rendben van -, amíg a váratlan tükrözött hullámok vissza nem zuhannak a teljesítményerősítőbe. Az eredmény? A teljesítmény csökken, és végül ez a drága erősítő idő előtt kudarcot vall. Ez a forgatókönyv túlságosan gyakori az olyan iparágakban, mint a telekommunikáció, a radar és a vezeték nélküli infrastruktúra.
A gyökér bűnös gyakran a feszültség álló hullámaránya (VSWR) - olyan eltérés, amely jelentős károkat okozhat, ha nem megfelelően kezelik. Szerencsére a koaxiális izolátorokat kifejezetten úgy tervezték, hogy megvédje a rendszert, lehetővé téve az RF jelek csak egy irányba történő utazását, hatékonyan blokkolva a káros reflexiókat.
De hogyan választja ki a megfelelőt? Bontjuk le.
A koaxiális izolátorok kritikus szerepe a VSWR védelemben
A VSWR méri az erőátvitel hatékonyságát a forrásból a terhelésre egy átviteli vonalon keresztül. A magas VSWR jelzi az impedancia -eltérést, ami arra készteti a hatalmat, hogy visszatükröződjön a forrás felé. Ez nemcsak csökkenti a rendszer hatékonyságát, hanem túlzott hőt is generálhat, és olyan érzékeny komponensek meghibásodásához vezethet, mint például a teljesítményerősítők1.
A koaxiális izolátorok kapuőrként szolgálnak az RF rendszerekben. Minimalizálják a VSWR hatását:
A forrás elkülönítése a tükrözött teljesítménytől.
A jel integritásának biztosítása a beillesztési veszteség csökkentésével.
A rendszer stabilitásának javítása változó terhelési körülmények között.
Például az 5G alapállomásokon vagy a magas- teljesítményréteg -rendszerekben, ahol a teljesítményerősítők költségesek és kritikusak, a robusztus koaxiális izolátor integrálása nem csupán egy - opció, a megbízhatóság és a hosszú élettartam szükséges.
Az alábbi táblázat összefoglalja ezeket a legfontosabb specifikációkat és azok fontosságát:
| Meghatározás | Mit jelent ez | Miért számít | Tipikus érték/példa |
|---|---|---|---|
| Frekvenciatartomány | Az izolátor frekvenciatartományát tervezték. | A megfelelő funkcionalitás biztosítása érdekében meg kell egyeznie a rendszer működési sávjával. | pl. 3,3–3,8 GHz 5G3 -ra |
| Izolálás (DB) | A visszavert jelek csillapításának mértéke. | A magasabb elszigeteltség jobb védelmet biztosít az energiatermelőhöz. | Min . 20 db3 |
| Beillesztési veszteség (DB) | A készüléken áthaladó jelteljesítmény mennyisége. | Az alacsonyabb beillesztési veszteség magasabb rendszer hatékonyságát és kevesebb jel lebomlását jelenti. | Max . 0.3 - 0,4 db3 |
| VSWR | Méri az impedancia illesztését; Az 1: 1 érték tökéletes. | Az alacsonyabb VSWR azt jelzi, hogy a jobb illesztés, csökkenti a reflexiókat és javítja a teljesítményt. | Max . 1.2: 13 |
| Teljesítménykezelés (W) | Az izolátor maximális előre- és fordított teljesítménye. | A sérülések elkerülése érdekében meg kell haladnia a rendszer teljesítményszintjét. | e.g., 100W, 200W, 300W6 |
| Csatlakozótípus | Az interfész típusa (pl. SMA, N). | Biztosítja a fizikai kompatibilitást és fenntartja a jel integritását. | SMA női 7 |
| Üzemi hőmérséklet | Az a hőmérsékleti tartomány, amely alatt az izolátor a megadott módon működik. | Kritikus a megbízhatóság szempontjából a durva környezetben (pl. Kültéri távközlési berendezések). | pl. -40 fok +85 3. fok |

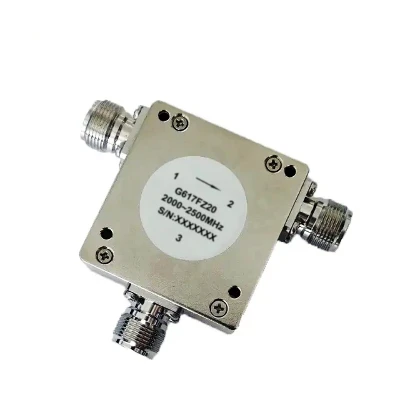

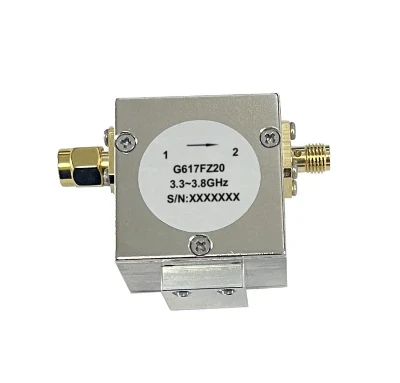

Figyelem a 3,5 GHz -es és 100W -os koaxiális izolátorokon
A 3,5 GHz -es frekvenciatartomány elengedhetetlen az 5G NR alkalmazásokhoz. A sávban lévő izolátoroknak, például a 3,3–3,8 GHz -es tervezéshez, alacsony beillesztési veszteséget kell kínálniuk (pl. Kevesebb vagy egyenlő 0,4 dB), magas elszigeteltség (pl., Nagyobb vagy egyenlő 20 dB), és kiváló VSWR -t (pl. Kevesebb vagy egyenlő 1,25), hogy az 5G rendszerek hatékonyan és megbízhatóan működjenek.
Hasonlóképpen, a 100W -os koaxiális izolátorok gyakoriak a középső - energiaszakaszban, például a kereskedelmi adó -vevők, a kisebb radarrendszerek és a különféle vezeték nélküli infrastruktúra -összetevőkben. Ezeknek az izolátoroknak meg kell kezelniük a jelentős teljesítményszintet, miközben megőrzik a hőstabilitást és az elektromos teljesítményt.
Miért számít a gyártó választása?
A választott koaxiális izolátor gyártója ugyanolyan fontos, mint maguk a specifikációk. A jó hírű gyártó nem csak alkatrészeket árusít; Biztosítják:
Műszaki szakértelem: Segítség a megfelelő termék kiválasztásához az alkalmazásához.
Konzisztens minőség: Megbízható teljesítmény, amelyet szigorú tesztelés támogat.
Testreszabási lehetőségek: Képesség a termékek testreszabására speciális igényekhez, hasonlóan az UMT testreszabott hullámvezető izolátoraihoz.
Hosszú - Természet támogatása: Garancia és a - értékesítési szolgáltatás után, biztosítva a beruházás védelmét.
Alsóbbrendű vagy ki - A specifikációk előzetes költségeket takaríthatnak meg, de rendszerhibákhoz, leálláshoz és drága javításokhoz vezethetnek, amelyek hosszú távon sokkal többet fizetnek.
